Grundlegende Informationen.
| Max.Kopf | >150m | Temperatur | -80~450 Grad |
| Max. Kapazität | >400 l/min | Druck | ~40MPa |
| Fahrtyp | Motor | Kopf | ~3500m |
| Laufradnummer | Einstufige-Pumpe | Rotationsgeschwindigkeit | 2950~3600 U/Min |
| Arbeitsdruck | Mitteldruckpumpe | Kapazität | 1000m3/H |
| Zuflusstyp des Laufrads | Einzelsaugpumpe | Transportpaket | Sperrholzkiste |
| Position der Pumpenwelle | Horizontale Pumpe | Spezifikation | 1000,00 cm * 2000,00 cm * 1000,00 cm |
| Pumpengehäuse kombiniert | Vertikalgelenk-Oberflächenpumpe | Warenzeichen | haishi |
| Montagehöhe | Saugzentrifuge | Herkunft | Jiangsu, China |
| Laufrad | Geschlossen | HS-Code | 8413709990 |
| Verwendung | Pumpe, Pumpen, Kondensatpumpe, Umwälzpumpe | Produktionskapazität | 5000 |
| Standard | API610 |
Produktbeschreibung
| Demonstration des Typs | Anwendungsbereich | Leistungsparameter |
| HD5F300-180X8 HD5F: Seriencode 300: Durchflussmenge (m3/h) 180: Einstufiger Kopf (m) 8: Laufradreihe |
Wird hauptsächlich für den Transport von Erdöl, raffiniertem Öl, Flüssiggas, leichten Kohlenwasserstoffen, Kesselwasserversorgung usw. verwendet Alle Arten von sauberen oder Spurenpartikel enthaltenden, brennbaren und explosiven, giftigen Medien. Die typischen Arbeitsbedingungen werden in der Hydrierungsspeisepumpe in der Schwerölhydrierungsanlage jeder Raffinerie verwendet. Hochdruckpumpe zur Koksentfernung in der Verkokungs- und Phosphorentfernungseinheit eines Stahlwerks und Hochdruckkesselspeisepumpe für Kraftwerk. |
Durchflussmenge: ~ 1000m³/h Aufstieg: ~3500m Geschwindigkeit: 2950~3600 U/min Auslegungsdruck: ~40 MPa Betriebstemperatur: -80 °C ~ 4 |

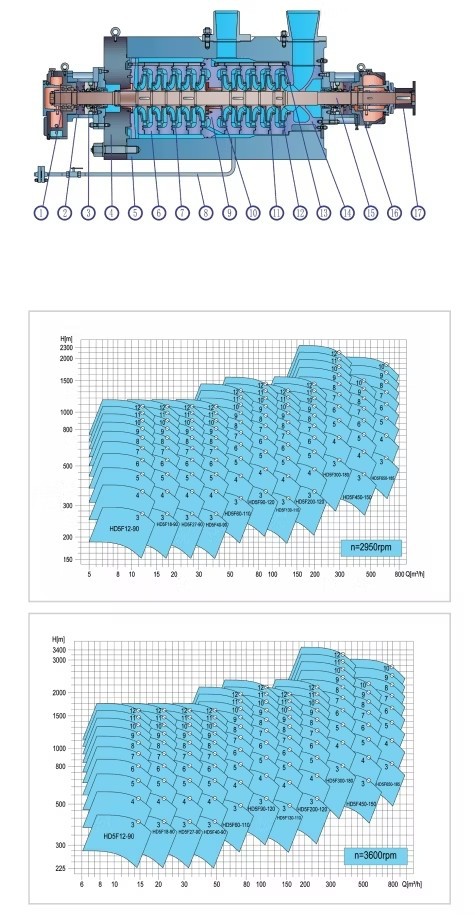

1. Nicht-antriebswarme Lagerteile 2. Lagerträger 3. Wellendichtung 4. Pumpendeckel 5. Außengehäuse 6. Innerer Pumpenkörper 7. Leitschaufel 8. Ausblasrohr 14. Ansaugabschnitt 15. Welle 9. Zwischenabschnitt 10. Druckmindererhülse 11. Laufrad 16. Lagerkomponenten auf der Antriebsseite 12. Dichtungsring 13. Pleuelstange 17. Kupplung

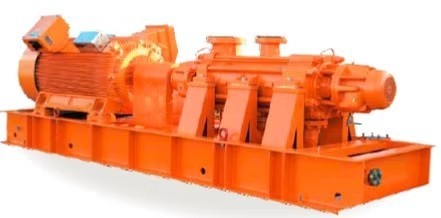

Die Pumpen der HD5F-Serie sind gemäß dem API610-Standard „Kreiselpumpen für die Erdöl-, Schwerchemie- und Erdgasindustrie“ konzipiert. Doppelmantelige, symmetrische Laufradanordnung, horizontale mehrstufige Kreiselpumpe, horizontale Mittellinienunterstützung. Je nach Benutzeranforderungen kann das Laufrad der ersten Stufe als Einzelsaug- oder Doppelsaug-Zwei-Struktur ausgelegt werden.
Das System wird als Doppelschalenstruktur klassifiziert, und die äußere Druckschale wird durch einen Schmiedeprozess hergestellt, der eine hohe Tragfähigkeit, hohe Temperaturbeständigkeit und einen sicheren und zuverlässigen Betrieb aufweist. Der innere Kern verfügt über ein integriertes Extraktionsdesign, das die Erkennung und Wartung der Pumpe ermöglicht, ohne die Einlass- und Auslassleitungen zu bewegen.
Diese Pumpenhydraulikserie basiert auf dem ausgezeichneten hydraulischen Modell im In- und Ausland und verwendet die hydraulisch unterstützte Konstruktionssoftware PUMPCAD, das dreidimensionale CFD-Fluidsimulationsanalysesystem usw
Die hydraulische Entwurfsmethode ist auf hohe Effizienz und gute Kavitationsleistung ausgelegt.
Diese Pumpenserie verfügt über die Fähigkeit zum axialen Selbstausgleich. Bei normalem Betrieb nimmt das Lager keine Axialkraft auf, was die Lebensdauer des Lagers erheblich verbessert.
Unternehmensprofil
Wir bieten integrierte Lösungen vom Embryonenguss bis zur kompletten Maschine mit kurzer Vorlaufzeit und kontrollierter Qualität.

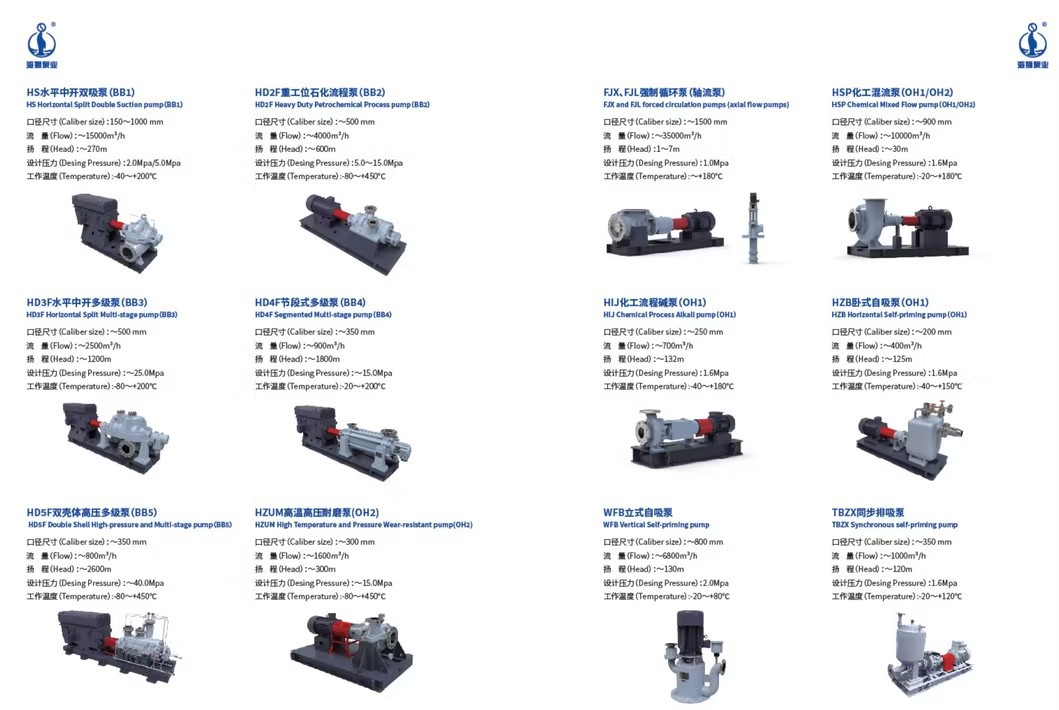

Hauptprodukt
Werkstatt
Ausstellung
Zertifizierungszertifikat
Genossenschaftsmarke
ANWENDUNGSBEREICH
Kohlechemische Industrie, Erdöl- und Petrochemieindustrie, Erdgaschemische Industrie, Feinchemieindustrie usw
Chemiefaser, Entschwefelung und Denitrierung usw
Wärmekraft, Stromerzeugung aus Biomasse usw
Bergbauentwicklung, Nichteisenmetallverhüttung, Eisen- und Stahlmetallurgie usw
Umweltschutz, Abwasserbehandlung, Verdunstung und Konzentration, MVR usw
Meerestechnik usw.
Neue Energie, Lithiumbatterieindustrie usw
VERPACKUNG & TRANSPORT
WARUM UNS WÄHLEN?
5 JAHRZEHNTE
Seit unserer Gründung im Jahr 1977 verfügen wir über eine lange Geschichte im Pumpenbau, die uns umfangreiche Erfahrungen einbringt, uns zu einem professionellen Pumpenhersteller macht und uns zu einer berühmten Pumpenfabrik in China macht.
500+ STAFFS
Gut ausgebildete und professionelle Ingenieure und Arbeiter garantieren die pünktliche Lieferung und bieten unseren Kunden professionelle Pumpenlösungen.
100.000 m2 WERKSTÄTTEN
Große und modernisierte Werkstätten und Einrichtungen ermöglichen effiziente und strenge QA- und Qualitätskontrollverfahren und stellen somit die Qualität der Produkte sicher.
20+ ZWEIGE
Sie haben 20+ Niederlassungen und Tochtergesellschaften in ganz China gegründet und bieten unseren Kunden einen engeren und pünktlicheren Service. Und unsere Kunden im Ausland kommen aus verschiedenen Teilen der Welt.
3000+ KUNDEN
Wir besitzen mehr als 3000 Kunden in China und im Ausland, was eine Bestätigung unserer Produktqualität und ein Lob für unseren Service ist.
20+ PATENTE
Erlangung von mehr als 20 Patenten, was ein starker Beweis für die Leistungsfähigkeit von Forschung und Entwicklung und eine Sicherung der Produktqualität ist.
FAQ
F: Wie lang ist Ihre Fabrikgeschichte?
A: Unsere Fabrik wurde 1977 gegründet.
F: Wie viele Mitarbeiter hat Ihre Fabrik?
A: Wir haben rund 500 Mitarbeiter.
F: Über welche internationalen Zertifikate verfügt Ihre Fabrik?
A: Wir haben API, CE, ISO9001...
F: Verfügt Ihre Fabrik über eine eigene Gießerei?
A: Wir haben eine eigene Gießerei in unserer Fabrik.
F: Welchen Kundendienst kann Ihr Werk bieten?
A: Im Allgemeinen können die meisten Probleme durch die kostenlose Führung von Videoanrufen gelöst werden. Es ist aber auch ein kostenpflichtiger Site-Service verfügbar.
F: Was ist Ihre Produktgarantie?
A: 12 Monate seit der Inbetriebnahme oder 18 Monate nach dem Versand, je nachdem, welcher Zeitpunkt früher liegt.
F: Wie hoch ist die jährliche Produktionskapazität Ihrer Fabrik?
A: Rund 20.000 Stück verschiedener Pumpentypen.......
