Hallo! Als Lieferant horizontaler mehrstufiger Pumpen habe ich aus erster Hand gesehen, wie wichtig es ist, eine solide Grundlage für diese Pumpen zu entwerfen. In diesem Blog werde ich einige Tipps zur Gestaltung der Grundlage für eine horizontale mehrstufige Pumpe geben.
Verständnis der Grundlagen horizontaler mehrstufiger Pumpen

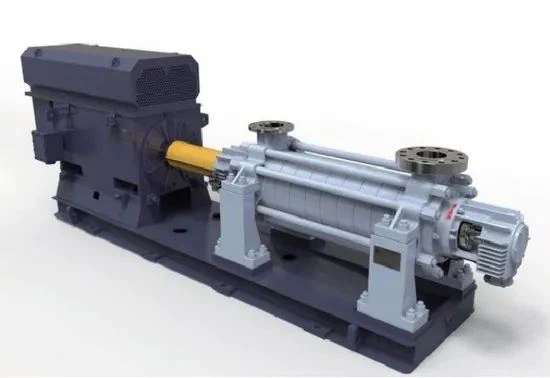

Lassen Sie uns zunächst schnell überlegen, was für einHorizontale mehrstufige PumpeIst. Diese Pumpen sind für Hochdruckanwendungen ausgelegt, indem mehrere Impeller in Reihe verwendet werden. Sie werden häufig in verschiedenen Branchen eingesetzt, einschließlich Wasserversorgung, Stromerzeugung sowie Öl und Gas.
Das horizontale Split -Design bedeutet, dass das Pumpengehäuse horizontal aufgeteilt wird, wodurch der Zugriff auf die internen Komponenten für die Wartung und Reparatur einfacher wird. Mehrständige Pumpen sind großartig, da sie im Vergleich zu einstufigen Pumpen höhere Drücke erzeugen können, was in Anwendungen, bei denen Sie Flüssigkeiten über große Strecken oder auf hohe Erhöhungen bewegen müssen, sehr nützlich ist.
Warum eine gute Grundlage wichtig ist
Ein richtiges Fundament ist das Rückgrat jeder Pumpeninstallation. Es unterstützt die Pumpe und den Motor, reduziert die Vibration und trägt dazu bei, die langfristige Zuverlässigkeit und Effizienz der Pumpe zu gewährleisten. Ohne eine gute Grundlage kann die Pumpe übermäßige Schwingung erleben, was zu einem vorzeitigen Verschleiß der Komponenten, einem erhöhten Geräuschpegel und sogar dem Ausfall von Pumpen führen kann.
Faktoren, die bei der Gestaltung der Stiftung zu berücksichtigen sind
1. Belastungskapazität
Das erste, was Sie berücksichtigen müssen, ist die Belastungskapazität des Fundaments. Dies schließt das Gewicht der Pumpe, des Motors und der damit verbundenen Geräte sowie der von der Pumpe während des Betriebs erzeugten dynamischen Lasten ein. Sie müssen sicherstellen, dass das Fundament diese Lasten unterstützen kann, ohne sich zu beruhigen oder zu knacken.
Um die Belastungskapazität zu berechnen, müssen Sie das Gewicht der Pumpe und des Motors kennen, die normalerweise in den Spezifikationen des Herstellers zu finden sind. Sie müssen auch die dynamischen Belastungen berücksichtigen, die durch die Drehung der Stoßgänge und den Flüssigkeitsfluss durch die Pumpe verursacht werden. Diese Lasten können auf der Grundlage der Betriebsbedingungen der Pumpe wie der Durchflussrate und des Drucks geschätzt werden.
2. Vibrationsisolation
Vibration ist ein häufiges Problem bei Pumpeninstallationen und kann erhebliche Auswirkungen auf die Leistung und Lebensdauer der Pumpe haben. Um die Vibration zu verringern, müssen Sie das Fundament für die Isolierung der Pumpe aus der umgebenden Struktur entwerfen.
Eine Möglichkeit, dies zu tun, besteht darin, Vibrationsisolatoren wie Gummihalterungen oder Federn zu verwenden. Diese Isolatoren nehmen die von der Pumpe erzeugten Schwingungen ab und verhindern, dass sie auf das Fundament und die umgebende Struktur übertragen werden. Sie müssen den richtigen Typ und die Größe von Vibrationsisolatoren basierend auf dem Gewicht und den Betriebsbedingungen der Pumpe auswählen.
3. Levelheit und Ausrichtung
Es ist wichtig sicherzustellen, dass das Fundament eben und die Pumpe ordnungsgemäß ausgerichtet ist. Eine falsch ausgerichtete Pumpe kann zu übermäßigen Verschleiß an den Lager, Dichtungen und anderen Komponenten führen, was zu vorzeitiger Ausfall führen kann.
Um eine angemessene Niveau und Ausrichtung zu erreichen, müssen Sie ein Levelsinstrument wie eine Spirituosenebene verwenden, um sicherzustellen, dass das Fundament flach und horizontal ist. Sie müssen auch Ausrichtungstools wie Laserausrichtungssysteme verwenden, um sicherzustellen, dass die Pumpe und der Motor ordnungsgemäß ausgerichtet sind.
4. Bodenbedingungen
Die Bodenbedingungen an der Installationsstelle können erhebliche Auswirkungen auf die Gestaltung des Fundaments haben. Wenn der Boden weich oder instabil ist, müssen Sie möglicherweise ein tieferes Fundament oder eine andere Art von Fundament wie eine Pfahlfundament verwenden, um sicherzustellen, dass das Fundament stabil ist.
Sie müssen einen Bodentest durchführen, um die Bodenbedingungen an der Installationsstelle zu bestimmen. Der Bodentest liefert Informationen über den Bodentyp, die Dichte und die Lagerkapazität, die Ihnen helfen, das Fundament zu entwerfen.
5. Umweltfaktoren
Sie müssen auch die Umgebungsfaktoren an der Installationsstelle wie Temperatur, Luftfeuchtigkeit und Korrosion berücksichtigen. Diese Faktoren können die Leistung und Lebensdauer der Pumpe und der Fundament beeinflussen.
Wenn die Pumpe beispielsweise in einer korrosiven Umgebung installiert ist, müssen Sie korrosionsbeständige Materialien für die Fundament- und Pumpkomponenten verwenden. Wenn die Temperatur extrem ist, müssen Sie die thermische Ausdehnung und Kontraktion der im Fundament und der Pumpe verwendeten Materialien berücksichtigen.
Entwerfen der Stiftung
Sobald Sie alle Faktoren in Betracht gezogen haben, sind Sie bereit, das Fundament zu entwerfen. Hier sind die allgemeinen Schritte:
1. Bestimmen Sie die Größe und Form des Fundaments
Basierend auf der Belastungskapazität und den Abmessungen von Pumpe und Motor müssen Sie die Größe und Form des Fundaments bestimmen. Das Fundament sollte groß genug sein, um die Pumpe und den Motor zu unterstützen und genügend Platz für Wartung und Zugang zu bieten.
2. Wählen Sie das Fundamentmaterial aus
Die häufigsten Materialien, die für Pumpenfundamente verwendet werden, sind Beton und Stahl. Beton ist eine beliebte Wahl, da es stark, langlebig und relativ günstig ist. Stahl ist auch eine gute Option, insbesondere für kleinere Pumpen oder in Anwendungen, bei denen ein leichtes Fundament erforderlich ist.
3.. Entwerfen Sie die Verstärkung
Wenn Sie Beton für das Fundament verwenden, müssen Sie die Verstärkung entwerfen, um sicherzustellen, dass das Fundament den Lasten und Spannungen standhalten kann. Die Verstärkung besteht typischerweise aus Stahlstäben oder Maschen, die im Beton platziert sind, um zusätzliche Festigkeit zu ermöglichen.
4. Bieten Sie eine Vibrationsisolation an
Wie bereits erwähnt, ist die Vibrationsisolierung von entscheidender Bedeutung, um die Vibration zu verringern und die langfristige Zuverlässigkeit der Pumpe zu gewährleisten. Sie müssen Vibrationsisolatoren zwischen der Pumpe und dem Fundament installieren, um die Vibrationen zu absorbieren.
5. Betrachten Sie Zugang und Wartung
Schließlich müssen Sie beim Entwerfen der Fundament Zugang und Wartung in Betracht ziehen. Das Fundament sollte für die Inspektion, Wartung und Reparatur einen einfachen Zugang zur Pumpe und zum Motor bieten. Möglicherweise müssen Sie auch Bestimmungen zum Anheben und Verschieben von Pumpe und Motor bei Bedarf bereitstellen.
Installation und Inbetriebnahme
Sobald das Fundament entworfen und gebaut wurde, ist es an der Zeit, Pumpe und Motor zu installieren. Hier sind einige Tipps für eine erfolgreiche Installation:
1. Befolgen Sie die Anweisungen des Herstellers
Stellen Sie sicher, dass Sie die Anweisungen des Herstellers zur Installation der Pumpe und des Motors befolgen. Dies beinhaltet die richtige Ausrichtung, Nivellierung und Anziehen der Schrauben.
2. Überprüfen Sie die Ausrichtung und Ebene
Überprüfen Sie vor dem Starten der Pumpe die Ausrichtung und Niveau der Pumpe und des Motors erneut, um sicherzustellen, dass sie immer noch innerhalb der akzeptablen Grenzen sind.
3. Füllen Sie die Pumpe mit Flüssigkeit
Füllen Sie die Pumpe mit Flüssigkeit, bevor Sie sie starten, um trockenes Laufen zu verhindern, wodurch die Pumpenkomponenten beschädigt werden können.
4. Starten Sie die Pumpe langsam
Starten Sie die Pumpe langsam und erhöhen Sie die Geschwindigkeit allmählich auf die Betriebsgeschwindigkeit. Dies hilft, plötzliche Schocks oder Vibrationen zu verhindern.
5. Überwachen Sie die Pumpenleistung
Sobald die Pumpe ausgeführt wird, überwachen Sie ihre Leistung genau. Überprüfen Sie die Schwingungsniveaus, die Temperatur und den Druck, um sicherzustellen, dass die Pumpe ordnungsgemäß arbeitet.
Abschluss
Das Entwerfen der Grundlage für eine horizontale mehrstufige Pumpe ist ein entscheidender Schritt, um die langfristige Zuverlässigkeit und Effizienz der Pumpe zu gewährleisten. Unter Berücksichtigung der Belastungskapazität, Vibrationsisolierung, Levelheit und Ausrichtung, Bodenbedingungen und Umweltfaktoren können Sie ein Fundament entwerfen, das eine stabile und unterstützende Basis für die Pumpe bietet.
